3Dsmax 硬表面建模技巧

3DsMAX是一款功能强大的三维建模软件，使用该软件我们可以制作三维动画，也可以进行三维建模，本期教程将以创建一个科幻降落船为案例，教大家如何使用3DsMAX中的简单工具创建硬表面。

1.分析模型

在开始做任何建模之前，我们首先要思考一下如何将模型分解成不同的网格，这对建模是非常有帮助的，它可以很好地规划你将要做什么，同时进行一些研究并收集参考图像，这些都会节省你大量的时间和精力。

（决定如何将模型分成不同的网格）

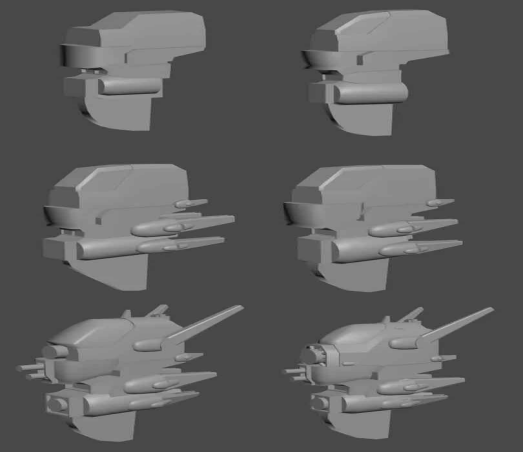

2.创建基础网格

首先要做的是在模型上创建每个部件的基础网格。在这一点上，我们不会添加任何细节。相反，我们首先要关注的是整个模型的大体轮廓。确定模型的初始比例是至关重要的。



3.避免使用三角形

创建高分辨率模型时，避免使用三角形，因为它们在应用平滑时可能会在某些区域产生不好的结果。如果你真的必须使用它们，那么请将它们隐藏在无法看到的区域。一般来说，使用四边形多边形要比三角形更好用。

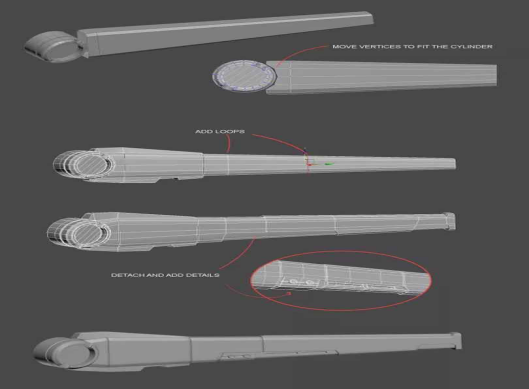

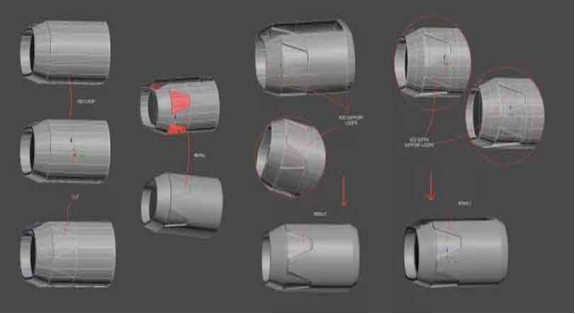

4.使用连接和斜面

现在取基础网格，并开始进行一些连接，从一侧移动顶点以适应圆柱体的形状，我们沿着所有长几何形状建立边缘连接，这将有助于我们更容易地选择不同的多边形。

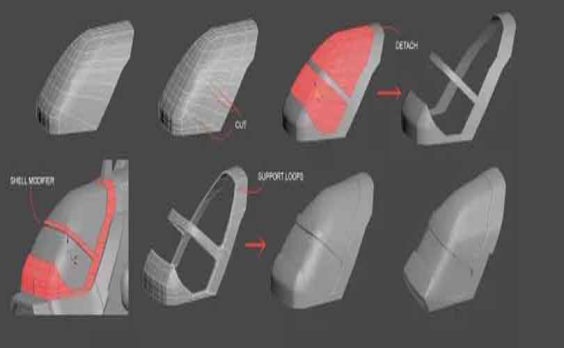

（将玻璃区域从驾驶舱框架上切下）

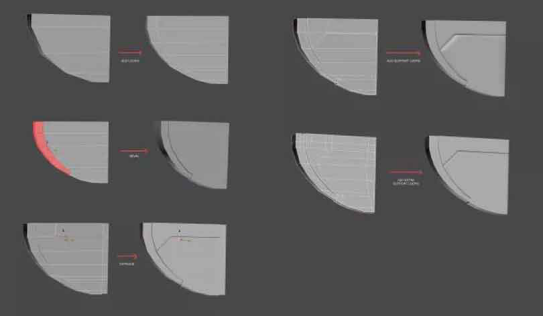

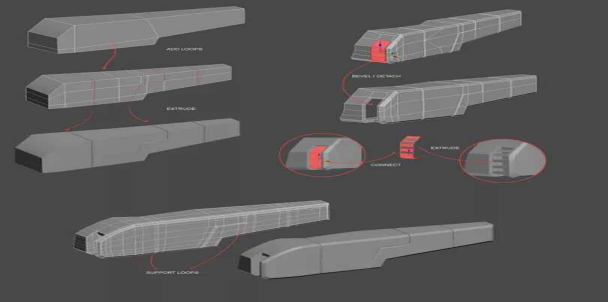

5.制作通风口

使用基础网格添加一些循环并挤出一些边缘，为了使这件作品有更多的斜面效果，我制作了一个大的倒角。使用与以前相同的斜角/分离技术，我们可以构建通风孔的前部区域，最后不要忘记添加相应的循环支持。



6.添加边缘循环

添加边缘循环的目的是使边缘更加平滑，我们需要添加我们想要平滑的边缘部分的循环，直到效果达到我们想要的。

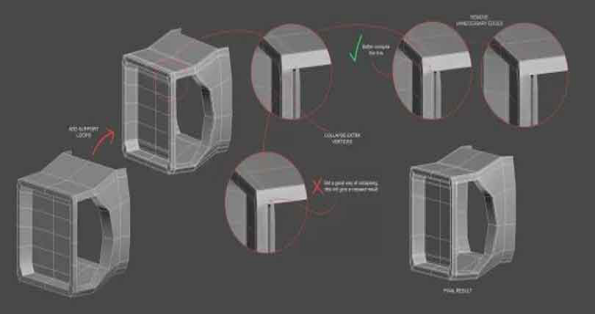

7.清理不必要的顶点

在添加所有支持循环之后，模型周围形成很多我们并不需要的边边。对于这些边边，我们最好做一些清理，想要做到这一点，你需要检查模型并折叠所有你不想要的顶点，很快就会有一个更清晰的几何体出现在你面前。





8.模拟底部机翼及打孔

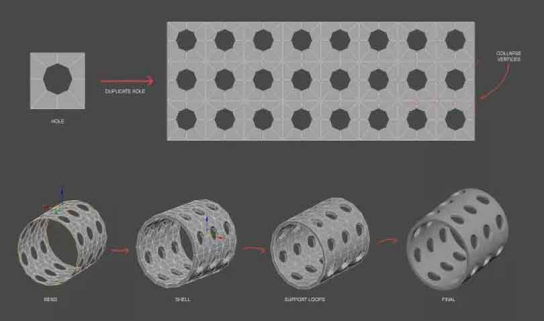

当我们想要在气缸中增加孔时，大部分人通常会考虑取下气缸并在其上打孔，但这样做会导致边缘不平滑，相反，这里有一个更简单的方法：取一个圆柱体，制作一个孔，复制它（折叠孔之间的顶点）并应用360度弯曲修改器。现在，我们继续平滑，将会得到一个完美的洞。

（开始用额外的细节丰富你的翅膀）

（不要用明显的方式在圆柱体上打孔）

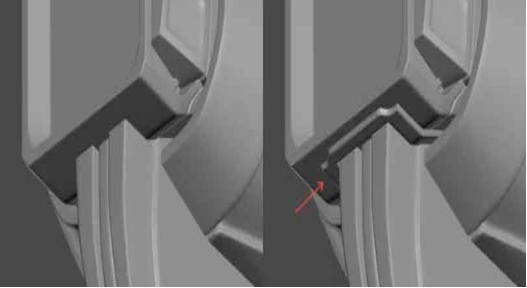

9.在交点上添加几何图形

创造一个真实感觉的虚拟车辆时，细节很重要。例如，我们可以在两个网格相交的区域，添加额外的几何图形以增加连接点等。

（建议在交叉点增添连接点）

10.零件

在创建关节或螺栓等小细节时，我们可以对模型进行复制，而不是每次都制作一个新的细节模型。

以上就是本期相关内容了，希望对各位小伙伴有所帮助，我们下期再见~
